詳細介紹 / Details

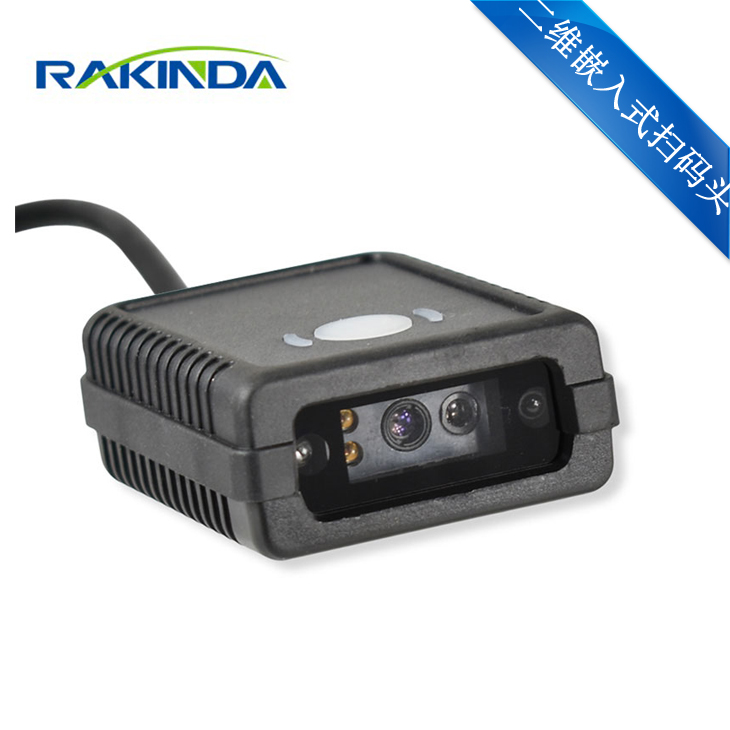

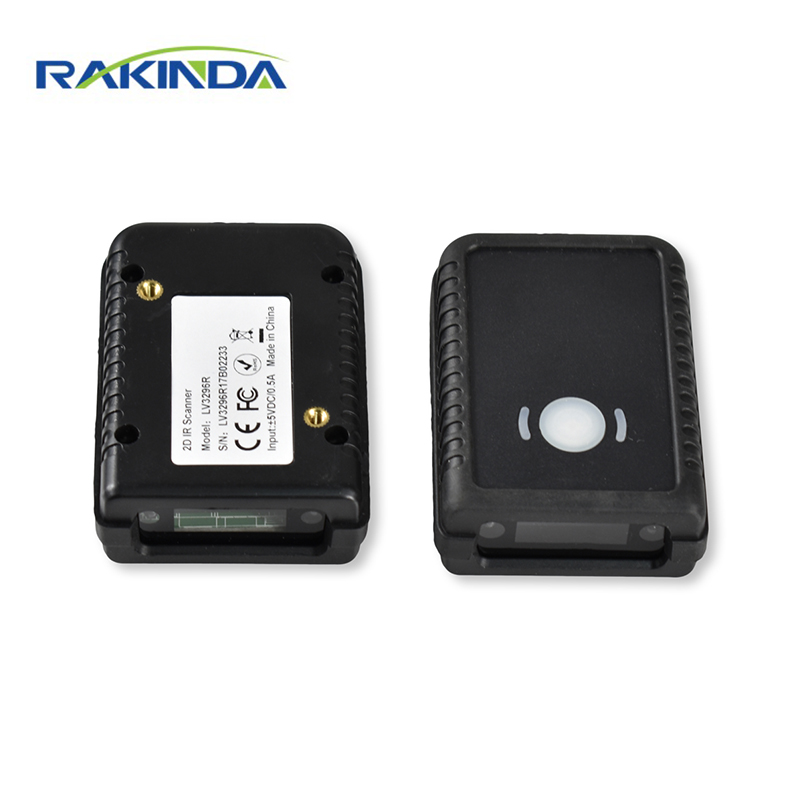

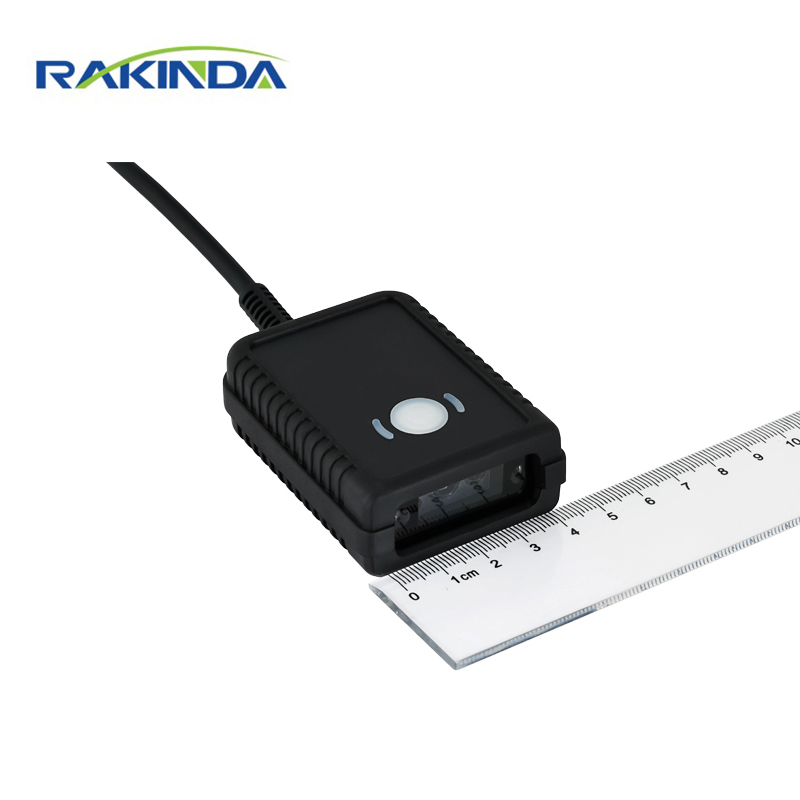

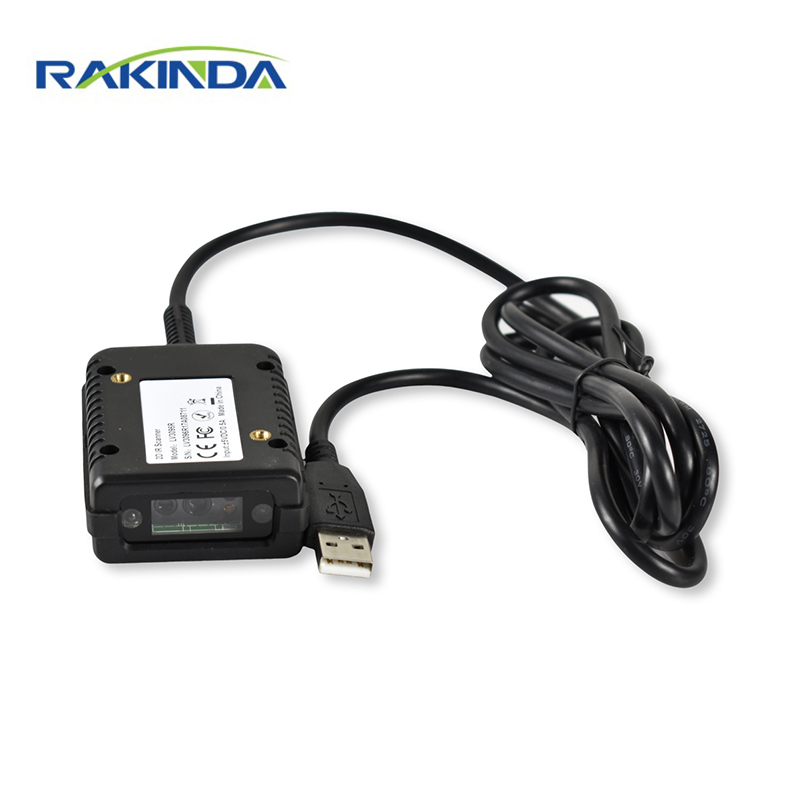

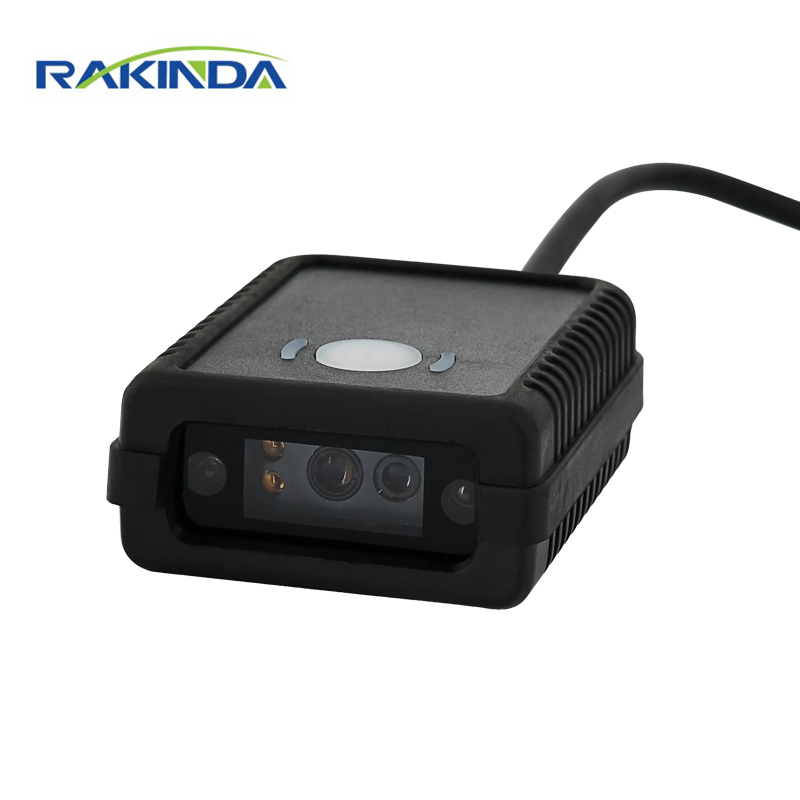

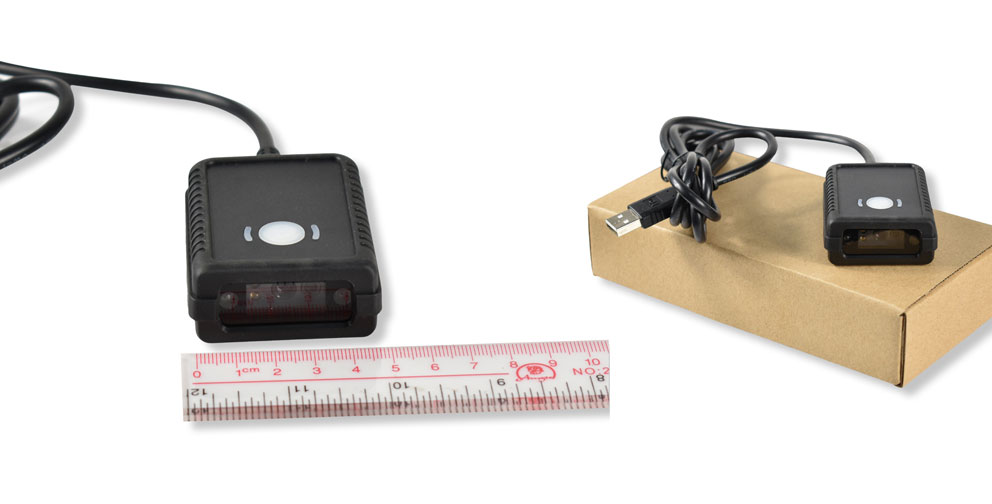

LV3096R嵌入式二維條碼識別器,二維碼掃描模塊配備了LongView獲得專利的計算機圖像識別系統，開創了二維條形碼掃描引擎的新時代。
LV3096R的二維條碼解碼芯片巧妙地融合了技術和先進的芯片設計與制造，極大地簡化了應用設計，并以低功耗提供卓越的性能和可靠的可靠性。該系列的OEM掃描引擎支持所有主流1D以及PDF417，QR碼（M1 / M2 / Micro），Data Matrix和GS1-DataBarTM（RSS）（限制/堆疊/擴展版本）。精巧的體積可以讓它方便的內嵌到快遞柜、電商自提柜、智能家居儲物柜、ATM自助機、自助查詢終端、排隊叫號設備、彩票機、證件制作設備等作為設備配件使用。
【產品特性】
◆uIMG核心技術
采用自主研發的第五代UIMG核心解碼技術，可快速識讀各類品質的條碼。
◆接口豐富
提供USB和RS232接口，滿足更多接口需求。
◆高集成度
解碼板和攝像頭一體設計，體積減小到極致，可滿足各類極小型化應用的需求。
◆綠色低功耗
采用自主NLDC核心技術，大大降低運行功耗，延長設備使用壽命。
【產品參數】
| 圖像傳感器 | 752×480 CMOS |
| 處理器 | IOTC 2D decoder chip 48MHz |
| 照明 | Red LED 625±10 nm |
| 識讀碼制 |
2D: PDF 417, Data Matrix (ECC200,ECC000,050,080,100,140), QR Code |
|
1D: Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5,ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey, etc. |
|
| 識讀精度 | ≥ 5mil |
| 典型識讀精度 | EAN13 (13mil) 55mm - 185mm |
| Code 39 (5mil) 55mm - 100mm | |
| PDF 417 (6.67mil) 40mm - 130mm | |
| Data Matrix (10mil) 40mm - 135mm | |
| QR Code (15mil) 40mm - 160mm | |
| 符號反差 | ≥ 30% reflectance difference |
| 條碼靈敏度 | 360°, Pitch: ±55°, Skew: ±55° |
| 視場角度 | Horizontal 36°; Vertical 23° |
| 通訊接口 | RS -232, USB |
| 額定功率 | 0.79 W |
| 工作電壓 | 直流電流 |
| 當前電壓 | @ 5 VDC |
| 工作電流 | 240 mA |
| 睡眠電流 | <5.15 uA |
| 外觀尺寸 | 69.46(L)×48.11(W)×22.15(H)mm |
| 重量 | 80 g |
| 工作溫度 | -20℃~ +60℃ |
| 儲存溫度 | -40℃~ +80℃ |
| 工作濕度 | 5% ~ 95% (non-condensing) |
| 環境光照 | 0 ~ 100000 lux (natural light) |
| 國際認證 | Part15 Class B, CE EMC Class B |
| RS232數據線 |
RS-232 Cable Used to connect the LV3096R to a host device; equipped with a power |
| USB數據線 | Used to connect the LV3096R to a host device. |
| 電源適配器 | Used to provide power for the EVK3000. |
| 輸出量 | DC5V, 2A; Input: AC100~240V, 50~60Hz |
| 測試條件 | T=23℃, Illumination=300 LUX |
|
Code 39, 3 Bytes; Resolution=10mil; W:N=3:1; PCS=0.8; Barcode Height=11mm; Scan Distance=120mm, T=23℃, Illumination=300 LUX |
