詳細介紹 / Details

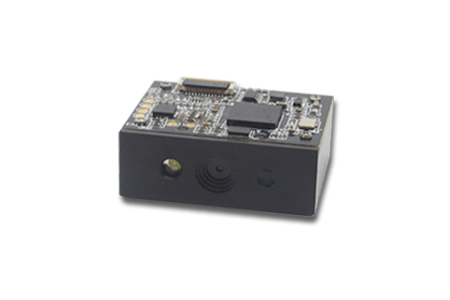

EM3086二維碼掃描引擎,掃描模組能快速地識讀紙張/屏幕的一維/二維條碼。該產品擁有良好的屏幕條碼識讀性能，一體化設計，低功耗，具有極高的性價比；適用于條碼支付類應用，非常適合嵌入在POS設備、平板設備中使用。
【產品特性】
◆
核心技術
采用自主研發的第六代核心解碼技術，可快速識讀各類品質的條碼。
◆ 高集成度
解碼板和攝像頭一體化設計，體積減小到極致，可滿足各類極小型化應用的需求。
◆ 接口豐富
提供USB和TTL232接口，滿足更多接口需求。
◆ 綠色低功耗
采用自主的
核心技術，大大降低運行功耗，延長設備使用壽命。
【產品參數】
掃描性能
圖像傳感器
640×480 CMOS
照明
對焦
白光LED
紅光650nm±10nm
識讀碼制
2D
PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code，漢信碼
1D
Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar,
Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey等
識讀精度*
≥5mil
典型識讀景深*
EAN-13 (13mil)
60mm-230mm (13mil)
PDF417 (6.7mil)
55mm-80mm (6.67mil)
Code39 (5mil)
50mm-125mm (5mil)
Data Matrix (10mil)
55mm-75mm (10mil)
QR Code (15mil)
40mm-120mm (15mil)
符號反差*
≥30%
條碼靈敏度**
視場角度
水平45.6°, 垂直34.2°
通訊接口
TTL-232，USB(HID-KBW,虛擬串口, HID-POS)
外觀尺寸(mm)
28.5(D)×21.6(W)×11.8(H)mm（最大值）
重量
6g
工作電壓
3.3 VDC±5%
額定功耗
186 mW(典型值)
工作
待機
環境參數
工作溫度
-20℃~50℃
儲存溫度
-40℃~+70℃
工作濕度
5%~95%（無凝結）
環境光照
0~100,000LUX
國際認證
FCC Part15 Class B, CE EMC Class B
配件列表
開發板
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB
數據線
USB
USB數據線，用來連接開發板和信息接收主機。
RS232
RS232數據線，用來連接開發板和信息接收主機。
電源適配器
5V電源適配器，配合RS232數據線給開發板供電。
*測試條件：環境溫度=23℃；環境照度=300 LUX白熾燈；使用新大陸制定的測試樣碼
**測試條件：測試距離=（最小景深+最大景深）/2； 環境溫度=23℃；環境照度=300 LUX白熾燈
2D：QR CODE; 10 Bytes; 最小條空寬度=15 mil; PCS=0.8;
*規格如有更改，恕不另行通知*
