詳細介紹 / Details

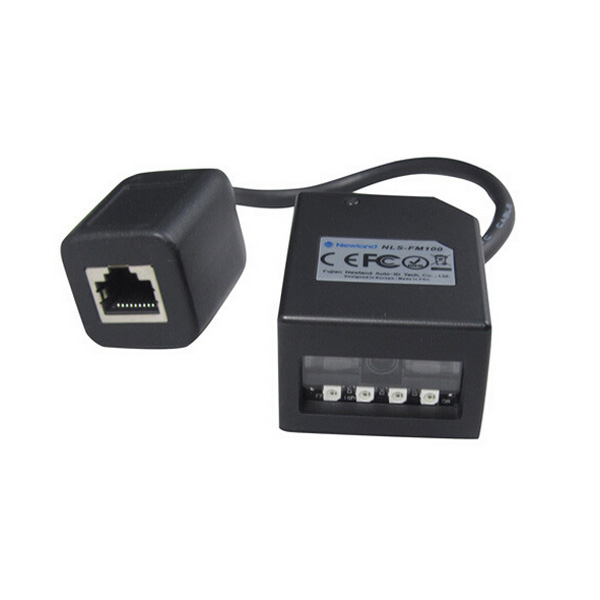

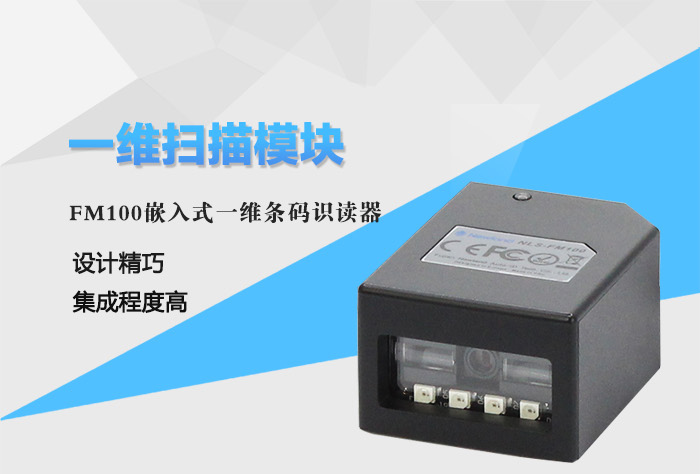

這款高性能嵌入式CCD一維條碼識讀器專為客戶提供的OEM產品應用，它可方便嵌入各種設備作為條碼的識讀組件應用，如展示亭，檢票機、自動售賣機等。
【產品特性】
◆高集成度

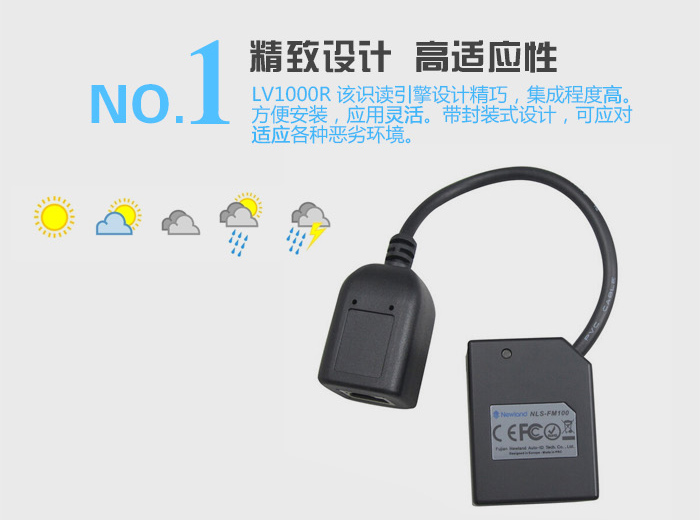

該條碼掃描模組的設計精巧，集成程度高，方便安裝，應用靈活。且FM100具有IP54工業等級的防塵防水功能。
◆技術性能

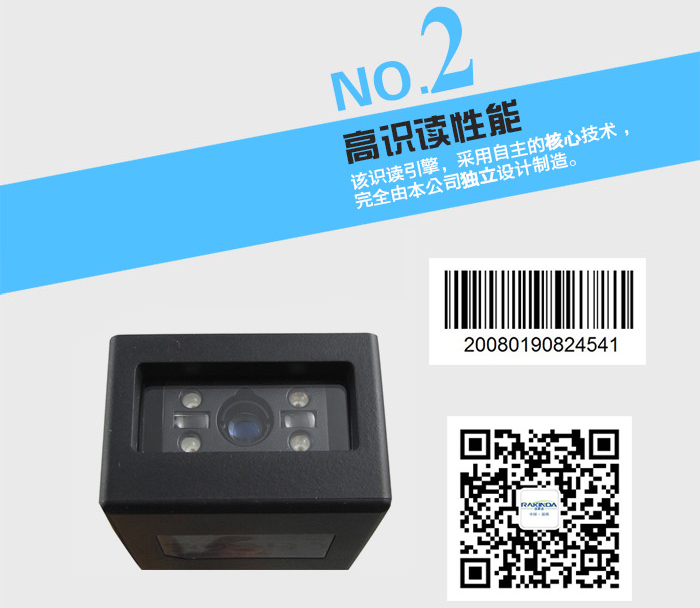

該條碼掃描模組，采用自主的核心技術，包含光學系統、光電耦合系統、圖形數字化、編解碼、圖形處理、嵌入式系統等一系列綜合性技術。可識讀常見國際標準一維條碼，識讀性能達到國際先進水平。可通過本公司所提供的應用配套，識讀用戶自定義的各種條碼。
【產品參數】
|
識讀性能 |
|||
|
識讀模式 |
CCD |
||
|
分辨率 |
2500 |
||
|

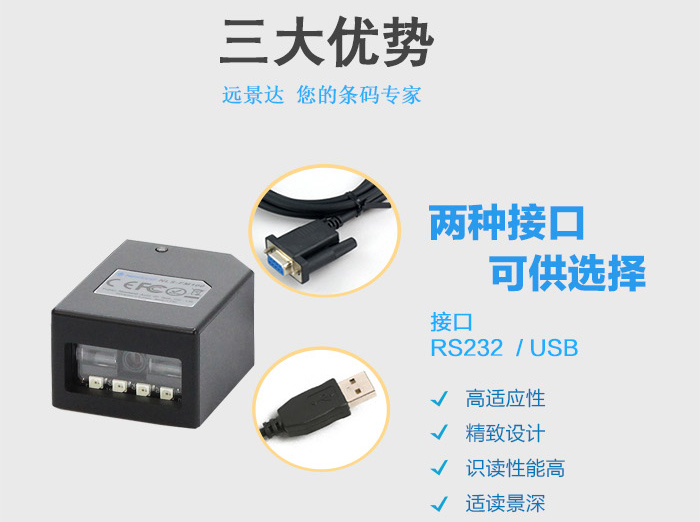

接口 |
RS232, USB 1.1 |
||
|
識讀碼制 |
Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ISBN/ISSN, Code 93, UCC/EAN-128, GS1Databar等 |
||
|
識讀精度 |
≥ 5mil（在PCS為0.9，掃描條碼為Code 39測得） |
||
|

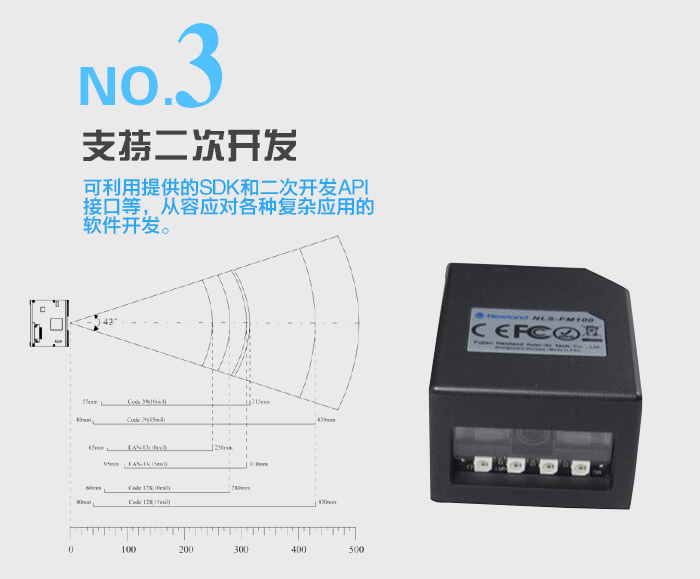

識讀景深 |
40mm-430mm |
||
|
打印對比度 |
≥ 30% |
||
|
條碼靈敏度** |
傾斜 |
±65°@ 0°Roll and 0° Skew |
|
|
旋轉 |
±30°@ 0°Pitch and 0° Skew |
||
|
偏轉 |
±60°@ 0°Roll and 0° Pitch |
||
|
環境光照度 |
0 ~ 100,000 LUX |
||
|
提供光源 |
LED(622 nm - 628 nm) |
||
|
光源強度 |
265 LUX (130 mm ) |
||
|
機械/電氣化特性 |
|||
|
最大功耗 |
1.25W |
||
|
工作電壓 |
工作電壓DC 5 V |
||
|
電流 |
最大電流 |
250 mA |
|
|
工作電流 |
170mA |
||
|
休眠電流 |
65mA |
||
|

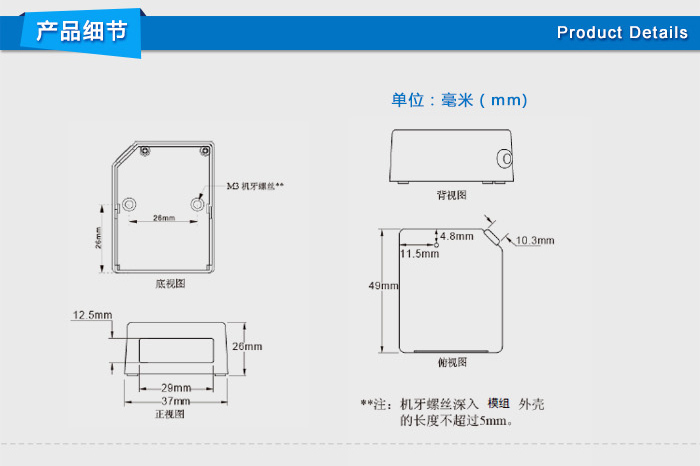

外觀尺寸 |
49.0 *37.0 * 26.0 mm |
||
|
重量 |
70 g |
||
|
環境 |
|||
|
工作溫度 |
-5°C - +45°C |
||
|
儲存溫度 |
-40°C - +60°C |
||
|
工作濕度 |
5% - 95% （無凝結） |
||
|
國際認證 |
|||
|
FCC Part15 Class B, CE EMC Class B |
|||
|

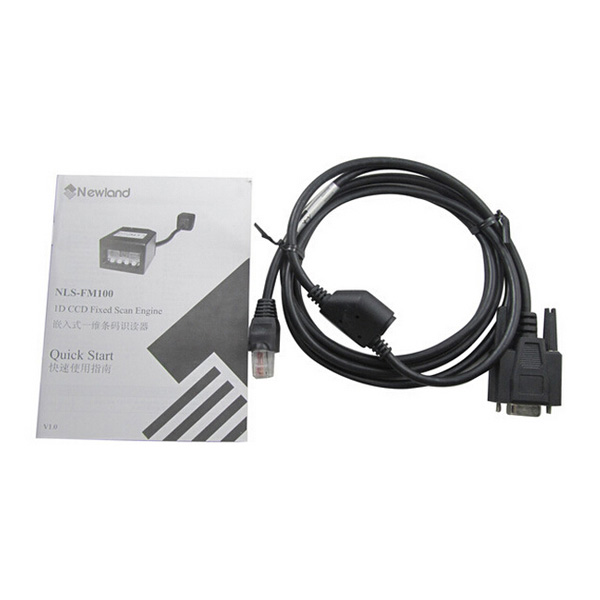

配件列表 |
|||
|
數據線 |
RS232 數據線 |
RS232數據線，用于連接FM100和信息接收主機，帶適配器接口。 |
|
|
USB 數據線 |
USB數據線，用于連接FM100和信息接收主機。 |
||
|
電源適配器 |
5V電源適配器，配合RS232數據線給FM100供電。 其輸出為: DC5V, 0.5A; 輸入為: AC100~240V, 50~60HZ. |
||
|
**測試條件如下： Code39，4 Bytes ; 最小條空寬度 = 10mil；寬窄比 = 3:1 ; PCS = 1.0 ; 條碼高度 = 12mm； 測試距離 = 100mm; 環境溫度=23℃ ; 環境照度= 200 LUX |
|||
