詳細介紹 / Details

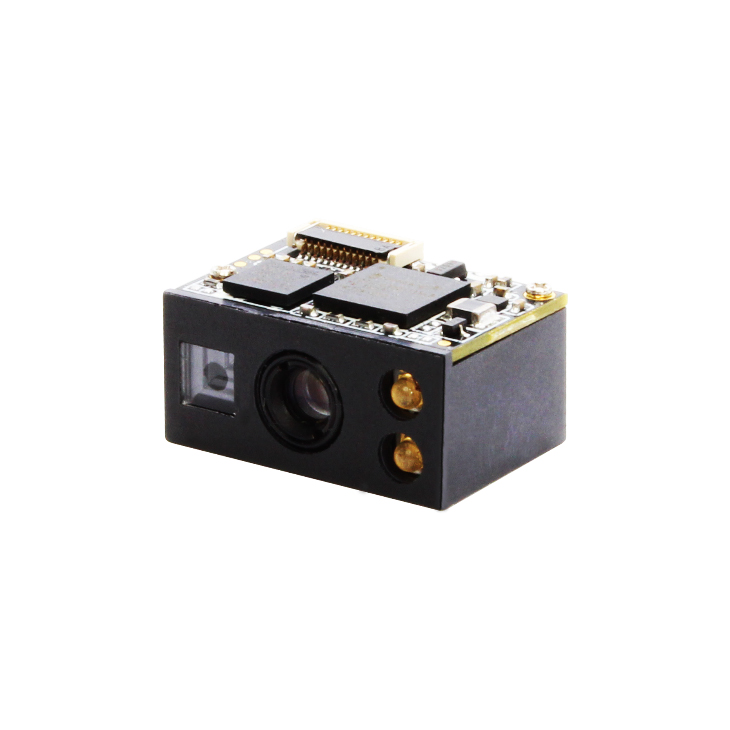

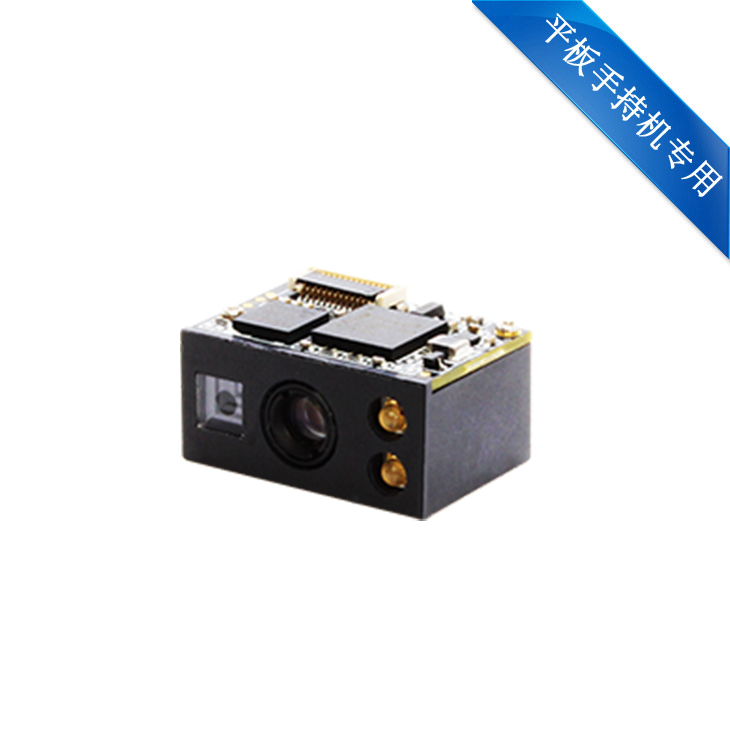

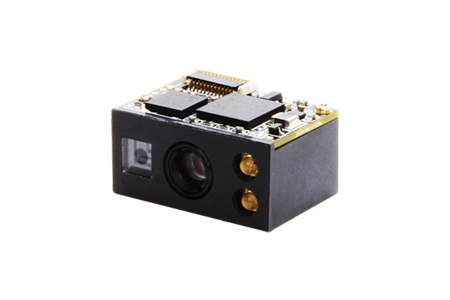

NLS-EM3396條碼識讀引擎，應用了國際領先的芯片化新大陸智能圖像識別技術，開創影像式二維條碼識讀引擎的新時代。新大陸的二維解碼芯片，將先進的圖像識別算法與先進的芯片設計與制造技術完美融合，極其簡化了二維條碼識讀產品的設計難度，樹立二維影像產品高性能、高可靠、低功耗的優秀標桿。NLS-EM3396 可識讀各類主流一維條碼及標準二維條碼（ PDF417、 QR Code M1/M2/Micro 和 Data Matrix的各種版本）。還支持識讀 GS1-DataBarTM(RSS)條碼，包括 Limited、 Stacked、 Expanded 等版本。NLS-EM3396 可以輕松讀取紙張、塑料卡、 LCD 等各種印制介質和顯示介質上的條碼， 性能強大。其完全一體化的設計，僅需非常小的安裝空間，而且重量極輕，非常便于嵌入到各種產品應用中。

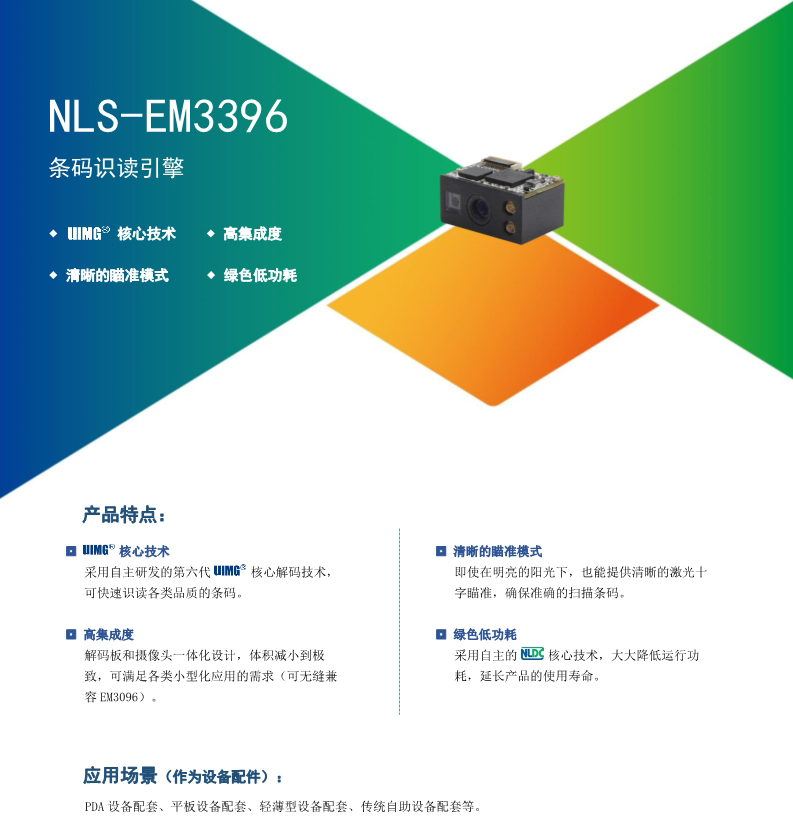

【產品特性】
◆
核心技術
采用自主研發的第六代
核心解碼技術，可快速識讀各類品質的條碼。
◆高集成度
解碼板和攝像頭一體化設計，體積減小到極致，可滿足各類小型化應用的需求（可無縫兼容 EM3096）。
◆清晰的瞄準模式
即使在明亮的陽光下，也能提供清晰的激光十字瞄準，確保準確的掃描條碼。
◆綠色低功耗
采用自主的
核心技術，大大降低運行功耗，延長產品的使用壽命。
【產品參數】
|
掃描性能
|
圖像傳感器 |
|
像素為752×480 CMOS傳感器 |
|
照明 對焦 |
|
紅光LED（612nm~624nm） 激光650nm |
|
|
識讀碼制 |
2D |
PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code，漢信碼 |
|
|
|
1D |
Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey等 |
|
|
識讀精度* |
|
≥3mil |
|
|
典型識讀景深* |
EAN-13 (13mil) |
60mm~290mm (13mil) |
|
|
PDF417 (6.7mil) |
55mm~135mm (6.7mil) |
||
|
Code39 (5mil) |
55mm~165mm (5mil) |
||
|
Data Matrix (10mil) |
55mm~130mm (10mil) |
||
|
QR Code (15mil) |
45mm~175mm (15mil) |
||
|
符號反差* |
|
≥20% |
|
|
條碼靈敏度** |
|
傾斜±55°，偏轉±55°，旋轉360° |
|
|
視場角度 |
|
水平36°，垂直23° |
|
|
通訊接口 |
|
TTL-232,USB1.1 |
|
|
外觀尺寸(mm) |
|
21.3(W)×15.5(D)×11.6(H)mm |
|
|
重量 |
|
6.5g |
|
|
工作電壓 |
|
3.3 VDC±5% |
|
|
額定功耗 |
|
468mW（典型值） |
|
|
工作電流 |
|||
|
空閑電流 |
|||
|
環境參數 |
工作溫度 |
|
-20℃~55℃ |
|
儲存溫度 |
|
-40℃~+70℃ |
|
|
工作濕度 |
|
5%~95%（無凝結） |
|
|
環境光照 |
|
0~100,000LUX |
|
|
國際認證 |
|
|
FCC Part15 Class B，CE EMC Class B |
|
配件列表 |
開發板 |
|
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出 |
|
數據線 |
USB |
USB數據線，用來連接開發板和信息接收主機。 |
|
|
RS232 |
RS232數據線，用來連接開發板和信息接收主機。 |
||
|
電源適配器 |
|
5V電源適配器，配合RS232數據線給開發板供電。 |
*測試條件：環境溫度=23℃；環境照度=300 LUX白熾燈；使用新大陸制定的測試樣碼
**測試條件：測試距離=（最小景深+最大景深）/2； 環境溫度=23℃；環境照度=300 LUX白熾燈
2D：QR CODE; 10 Bytes; 最小條空寬度=15 mil; PCS=0.8;
*規格如有更改，恕不另行通知*
